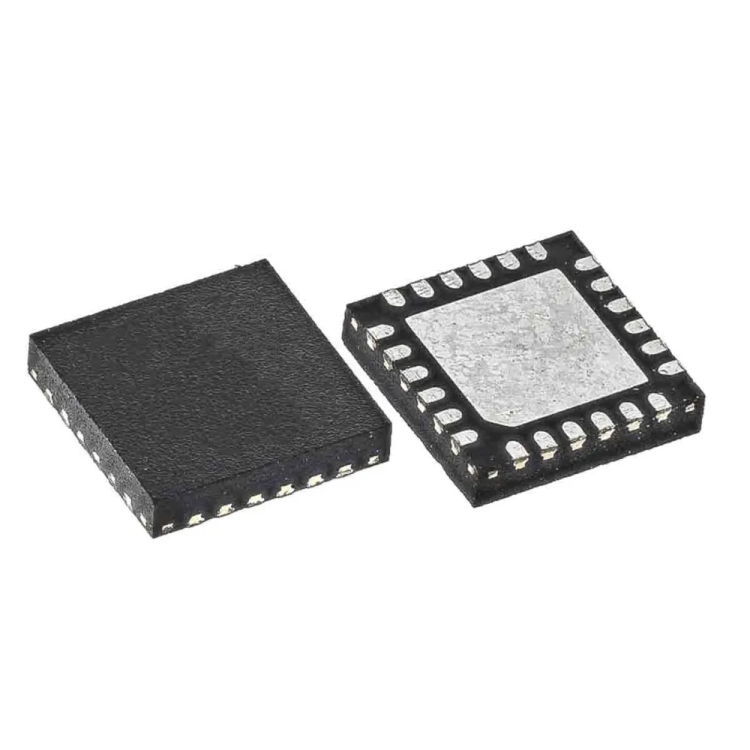

IP2726 USB-A + Type-C Hızlı Şarj Protokol Entegresi QFN-24

IP2726, tek yönlü hızlı şarj çıkışı gerektiren uygulamalar için tasarlanmış, USB-A ve USB Type-C portlarını aynı anda destekleyebilen yüksek entegrasyonlu bir hızlı şarj protokol entegresidir. PD2.0 / PD3.0 / PPS başta olmak üzere QC, FCP, SCP, AFC, MTK PE+ ve Apple şarj protokollerini donanımsal olarak destekler.

Type-C portu üzerinden DFP (power source) modunda çalışabilen IP2726, bağlı cihazı otomatik algılar ve uygun şarj protokolünü seçerek çıkış voltajını ayarlar. USB-A ve Type-C portları aynı anda kullanıldığında çıkış otomatik olarak 5V seviyesine düşürülerek güvenli çalışma sağlanır.

Harici güç MOSFET’lerini sürme yeteneğine sahip olan IP2726, güç yolunu akıllı şekilde yönetir. Dahili ADC ile çıkış akımı izlenebilir; hafif yük veya cihazın çıkarılması durumunda güç yolu otomatik olarak kapatılır. Dahili deşarj (discharge) devresi sayesinde çıkış voltajı hızlı şekilde düşürülebilir.

FB geri besleme yapısı sayesinde çıkış voltajı, harici güç kaynağına hassas biçimde kontrol ettirilir. Ayrıca I²C arayüzü üzerinden uyumlu güç kontrol entegreleriyle birlikte çalışabilir. NTC giriş desteği ile sıcaklık izleme yapılabilir ve aşırı ısınma durumlarında sistem güvenli şekilde korunur.

QFN-24 paket yapısı, kompakt adaptör ve araç şarjı tasarımlarında düşük alan kullanımı ve iyi termal performans sağlar.
