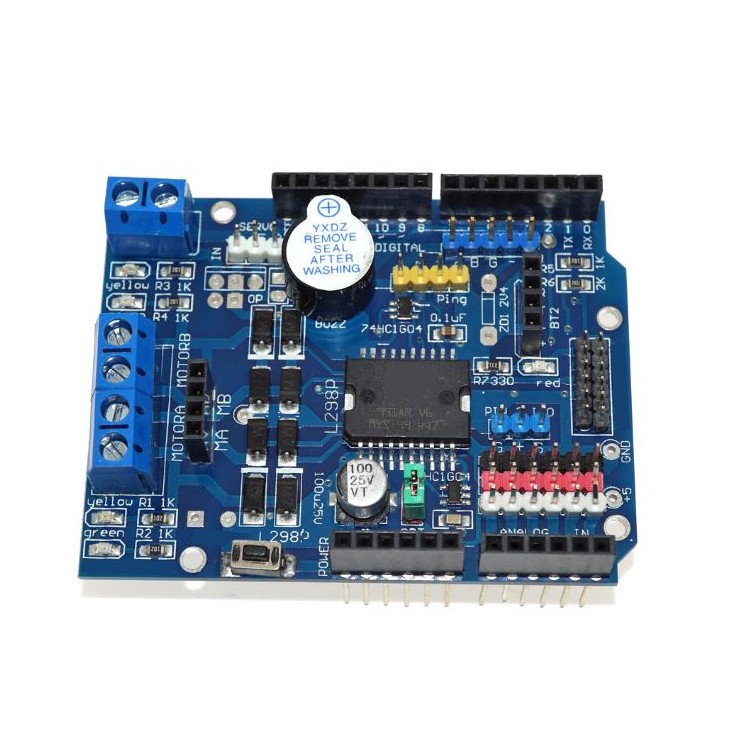

Arduino SMD L298P Çift Motor Sürücü Shield

Arduino SMD L298P Çift Motor Sürücü Shield

Kategori Arduino Shield
Üretici FVRS
Ürün Açıklama Arduino SMD L298P Çift Motor Sürücü Shield, L298P dual full-bridge SMD motor sürücü entegresi kullanan, Arduino UNO R3 ile tam uyumlu bir motor sürücü kartıdır. Aynı anda 2 DC motor veya 1 step motor sürmek için tasarlanmıştır. Shield yapısı sayesinde Arduino üzerine doğrudan takılarak kullanılabilir ve ek kablolama ihtiyacını minimuma indirir. PWM destekli hız kontrolü ve gerçek zamanlı akım ölçümü gibi özellikleriyle robotik ve hareket kontrol projelerinde yaygın olarak tercih edilir.

Arduino SMD L298P Çift Motor Sürücü Shield Fiyat Bilgisi

Stok 6 Adet
Teslimat 16:30'a kadar verilen siparişiniz için aynı gün kargo fırsatı
Fiyat ₺412,80 KDV Dahil
Adet

L298P motor sürücü entegresi, her kanal için 2A’e kadar akım sağlayabilir. Harici güç beslemesi kullanıldığında toplamda 4A’e kadar motor akımı desteklenir. Motor çıkışları, devreyi korumak amacıyla 8 adet yüksek hızlı Schottky diyot ile güvence altına alınmıştır.

Shield, motor hız kontrolü için PWM desteği sunar. Besleme gerilimi, Arduino’nun VIN pini üzerinden veya kart üzerindeki PWRIN terminali aracılığıyla seçilebilir. Güç kaynağı seçimi, jumper kullanılarak kolayca yapılabilir.

Gerçek zamanlı akım ölçümü özelliği sayesinde motorun çektiği akım analog pinler üzerinden okunabilir. Bu özellik, motor yükü izleme ve koruma senaryolarında önemli avantaj sağlar.

Kullanım Alanları

  • Robotik projeler

  • DC motor ve step motor kontrolü

  • Arduino tabanlı otomasyon sistemleri

  • Mobil robot ve araç uygulamaları

  • Eğitim ve AR-GE çalışmaları

Teknik Özellikler

  • Motor Sürücü Entegresi: L298P SMD

  • Motor Desteği:

    • 2 × DC motor

    • 1 × Step motor

  • Çalışma Gerilimi: 5V – 12V

  • Maksimum Akım:

    • 2A / kanal

    • Toplam 4A (harici besleme ile)

  • Akım Ölçüm Hassasiyeti: 1.65 V/A

  • PWM Hız Kontrolü: Var

  • Besleme Seçenekleri:

    • Arduino VIN

    • Harici PWRIN (4.8V – 24V DC)

  • VIN Giriş Aralığı: 6.5 – 12V DC

  • Lojik Besleme: 5V DC

  • Lojik Çalışma Akımı: ≤ 36 mA

  • Maksimum Güç Dağılımı: 25 W (T = 75°C)

  • Kontrol Sinyali Seviyeleri:

    • Yüksek: 2.3V – 5V

    • Düşük: -0.3V – 1.5V

  • Çalışma Sıcaklığı: -25°C ~ +130°C

Arduino Pin Kullanımı

  • Motor Kontrol Pinleri: D10, D11, D12, D13

  • Onboard Buzzer: D4

  • Boşta Kalan Dijital Pinler: D2, D3, D5, D6, D7, D8, D9

  • Analog Pinler: A0 – A5 (akım ölçümü dahil)

Ek Özellikler

  • Arduino UNO R3 ile tam uyum

  • TinkerKit uyumlu yapı

  • Çift kanallı motor çıkışı

  • Bluetooth modül takılabilir arayüz

  • İleri / geri / dönüş durum göstergeleri

Neden L298P SMD Motor Shield?

  • Arduino ile doğrudan uyum

  • Yüksek akım kapasitesi

  • PWM hız kontrolü

  • Gerçek zamanlı akım izleme

  • Eğitim ve profesyonel projelere uygun yapı

FVRS

Ürün ile ilgili en detaylı bilgiye ulaşmak için üreticiye ait datasheet ( Bilgi Kağıdı ) dosyasını inceleyebilirsiniz.
