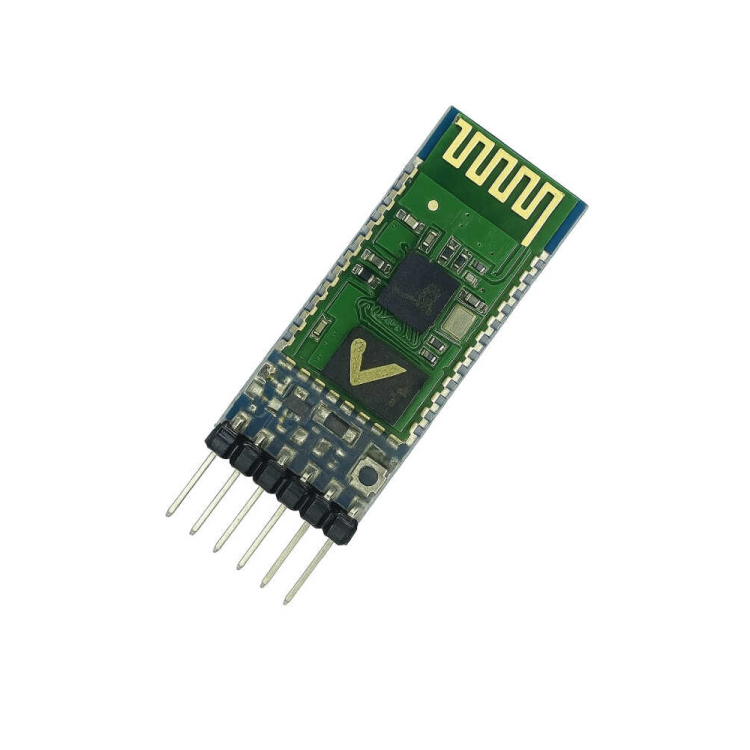

HC05 Bluetooth-Serial Modül

HC05 Bluetooth-Serial Modül

Kategori Bluetooth
Ürün Açıklama HC-05 , seri haberleşmeyi Bluetooth üzerinden kablosuz hale getiren, UART tabanlı , Master / Slave mod destekli bir Bluetooth-Serial modüldür.

HC05 Bluetooth-Serial Modül Fiyat Bilgisi

Stok 10 Adet
Teslimat En geç 1 iş günü sonra kargo firmasına teslim edilir.
Fiyat ₺516,00 KDV Dahil
Adet

HC-05 Bluetooth-Serial Modül, mikrodenetleyici tabanlı projelerde kablolu seri haberleşme yerine kablosuz veri aktarımı sağlamak için kullanılır. UART (RX/TX) arayüzü sayesinde Arduino, AVR, PIC, ARM ve benzeri birçok MCU ile kolayca entegre edilebilir.

Modül, AT komut modu sayesinde Master veya Slave olarak yapılandırılabilir. Varsayılan ayarlarıyla hızlıca kullanılabildiği gibi, isim, baud hızı ve eşleşme parametreleri de değiştirilebilir. Üzerindeki durum LED’i, bağlantı ve komut modu hakkında görsel geri bildirim sunar.

Dahili 3.3V regülatörü sayesinde 3.6–6V aralığında beslenebilir. Seri port üzerinden tam çift yönlü (full-duplex) haberleşme sağlar ve Bluetooth protokol detaylarıyla uğraşmadan doğrudan veri iletimine olanak tanır.

Özellik Değer
Modül Tipi Bluetooth-Serial
Model HC-05
Bluetooth Modu Master / Slave (AT komut ile)
Haberleşme Arayüzü UART (RX / TX)
Varsayılan Baud Hızı 9600 bps
Besleme Gerilimi 3.6 – 6 V DC
Lojik Seviye 3.3 V (5V MCU uyumlu)
Pin Sayısı 6 Pin
İletim Mesafesi ~10 m (açık alanda)
Çalışma Akımı ~30 mA (bağlantısız), ~10 mA (bağlı)
Veri Formatı 8-N-1
Varsayılan İsim HC-05
Varsayılan Şifre 1234

Pin Tanımları

Pin Açıklama
VCC Besleme Gerilimi
GND Toprak
TXD UART Veri Çıkışı
RXD UART Veri Girişi
EN / KEY AT Komut Modu Girişi
STATE Bağlantı Durum Çıkışı

Önemli Notlar : HC-05 TTL seviye UART kullanır, MAX232 gibi RS-232 dönüştürücülerle kullanılmaz. AT komut moduna girmek için EN/KEY pini aktif edilerek besleme verilmelidir.

Ürün ile ilgili en detaylı bilgiye ulaşmak için üreticiye ait datasheet ( Bilgi Kağıdı ) dosyasını inceleyebilirsiniz.
