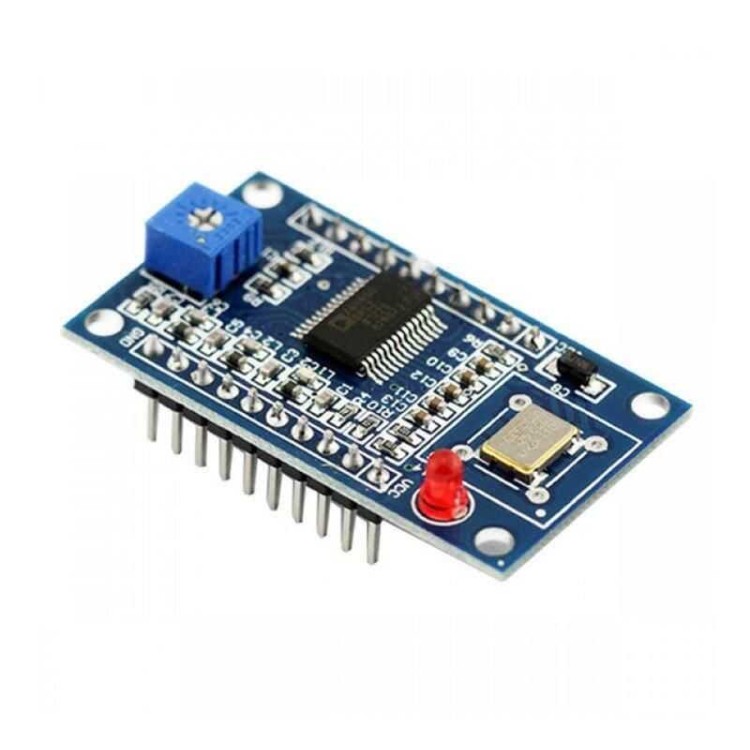

AD9850 DDS Sinyal Jenaratör Modülü 0-40MHz

AD9850 DDS sinyal jeneratör modülü, 0–40 MHz frekans aralığında kararlı ve ayarlanabilir sinyaller üretebilen güçlü bir DDS tabanlı çözümdür. Modül; sinüs dalgası, kare dalga, çift sinüs dalgası ve çift kare dalga çıkışı verebilme yeteneğine sahiptir. Bu sayede RF uygulamaları, haberleşme devreleri, osilatör testleri ve eğitim amaçlı projelerde geniş kullanım alanı sunar.

20–30 MHz frekans aralığında çalıştırıldığında harmonikler daha düşük seviyededir ve elde edilen dalga formu daha temiz ve kararlı olur. Kart üzerinde bulunan 70 MHz düşük geçirgen filtre, istenmeyen yüksek frekans bileşenlerini bastırarak sinüs dalga formunun daha düzgün elde edilmesini sağlar. Bu yapı, özellikle sinyal bütünlüğünün önemli olduğu uygulamalarda avantaj sağlar.

Çıkış dalga biçiminin genliği, PIN12 üzerinden yapılan ayarlamalar ile kontrol edilebilir. Uygulamanın ihtiyacına göre uygun DA (Dijital-Analog) kriterleri belirlenerek çıkış sinyali optimize edilebilir. Modül üzerindeki karşılaştırıcı referans giriş voltajı, değişken direnç (potansiyometre) yardımıyla ayarlanabilir ve bu sayede farklı görev döngüsüne (duty cycle) sahip kare dalga sinyalleri üretilebilir.

AD9850, mikrodenetleyicilerle (Arduino, STM32 vb.) kolayca kontrol edilebilir yapısı sayesinde deneysel çalışmalar, RF testleri, sinyal üretimi ve prototipleme süreçlerinde yaygın olarak tercih edilir.

Öne Çıkan Özellikler

• DDS tabanlı yüksek hassasiyetli sinyal üretimi

• Sinüs, kare, çift sinüs ve çift kare dalga çıkışı

• 0–40 MHz frekans aralığı

• 20–30 MHz bandında daha temiz dalga formu

• 70 MHz düşük geçirgen filtre ile harmonik bastırma

• PIN12 üzerinden çıkış genliği ayarlama imkânı

• Ayarlanabilir görev döngülü kare dalga üretimi

• Mikrodenetleyicilerle uyumlu kontrol yapısı
