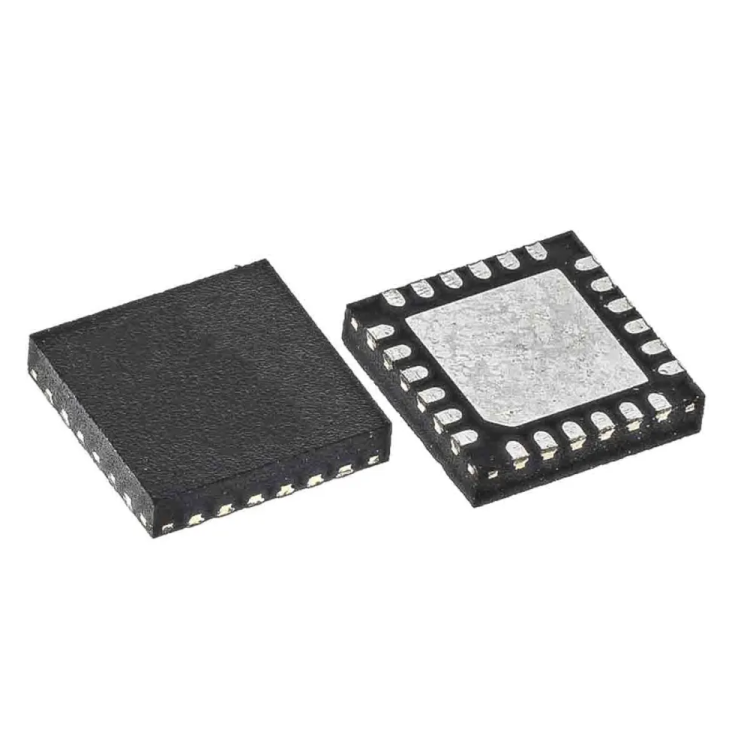

IP2326 2S / 3S QFN-24 Lityum Pil Şarj Entegresi

IP2326, 2 hücreli (2S) ve 3 hücreli (3S) seri lityum pil paketlerinin şarjı için geliştirilmiş, senkron boost mimariye sahip bir şarj kontrol entegresidir. Dahili güç MOSFET’leri sayesinde harici devre elemanı ihtiyacını azaltır, hem kart alanı hem de BOM maliyeti açısından avantaj sağlar.

500 kHz anahtarlama frekansı ile çalışan IP2326, uygun tasarımda %94’e varan şarj verimliliği sunar. Pil gerilimine bağlı olarak girişten otomatik hızlı şarj talebi oluşturabilir ve adaptör kapasitesine göre giriş akımını dinamik olarak ayarlayarak stabil çalışma sağlar.

Şarj gerilimi, şarj akımı, giriş düşük/yüksek voltaj eşikleri ve şarj zaman aşımı süreleri harici dirençler ile ayarlanabilir. Entegre NTC desteği sayesinde pil sıcaklığı izlenebilir; aşırı sıcak veya soğuk durumlarda şarj güvenli şekilde durdurulur.

2S konfigürasyonunda hücre dengeleme (balancing) özelliğine sahip olan IP2326, hücreler arası voltaj farklarını dengeleyerek pil ömrünün korunmasına yardımcı olur. LED ve durum pinleri ile şarj süreci kolayca izlenebilir.

QFN-24 paket yapısı sayesinde kompakt ve profesyonel tasarımlar için uygundur.

• 2S / 3S seri lityum pil şarj desteği
• Maksimum 15W boost şarj gücü
• Dahili güç MOSFET’leri
• %94’e varan yüksek verimlilik
• Ayarlanabilir şarj akımı ve şarj voltajı
• Pil gerilimine göre otomatik hızlı şarj girişi
• NTC sıcaklık koruması
• Aşırı akım, aşırı gerilim, kısa devre ve termal koruma
• 500 kHz anahtarlama frekansı
• QFN-24 (4×4 mm) paket
