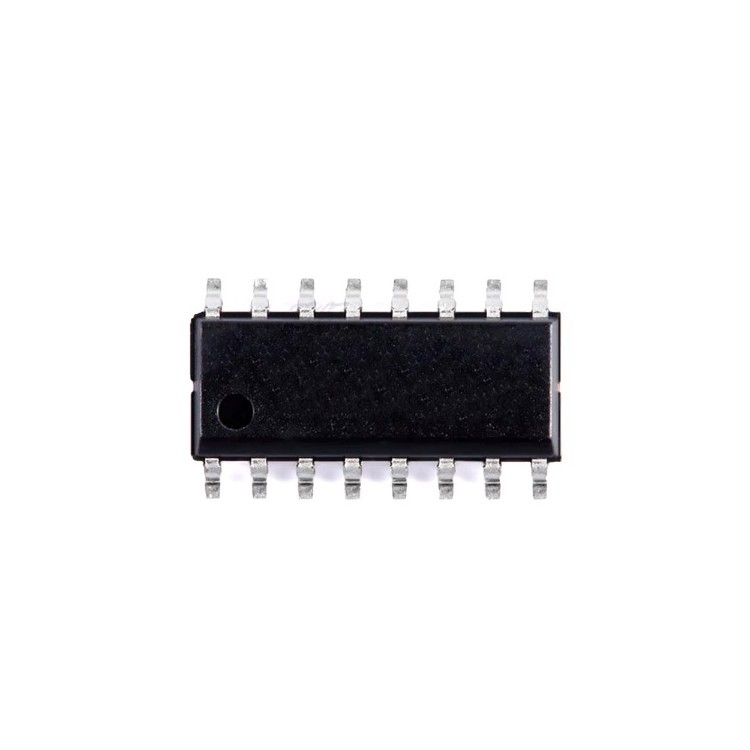

MC74AC257DR2G (AC257) SOIC-16 Multiplexer Lojik Entegre Devre

Kategori	Logic Entegreler
Üretici	onsemi
Üretici Kodu	MC74AC257DR2G
Ürün Açıklama	MC74AC257DR2G (74AC257) , dört adet 2 girişli multiplexer içeren, 3-state çıkışlı bir lojik entegredir. Tek bir seçim (Select) hattı üzerinden iki farklı veri kaynağı arasında seçim yapabilir. OE (Output Enable) pini sayesinde çıkışlar yüksek empedans (Hi-Z) moduna alınabilir ve ortak veri yolu (bus) yapılarında kullanılabilir.

MC74AC257DR2G (AC257) SOIC-16 Multiplexer Lojik Entegre Devre Fiyat Bilgisi

Stok	20 Adet
Teslimat	16:30'a kadar verilen siparişiniz için aynı gün kargo fırsatı
Fiyat	₺90,18 KDV Dahil

Adet

MC74AC257DR2G (AC257) SOIC-16 Multiplexer Lojik Entegre Devre Teknik Özellikleri
Yorumlar (0)

MC74AC257DR2G (74AC257), dijital devrelerde veri yönlendirme (data routing) işlemlerini sade ve güvenilir şekilde gerçekleştirmek için tasarlanmış quad 2-to-1 multiplexer yapısına sahip bir lojik entegredir. Aynı entegre içinde dört ayrı multiplexer bulunduğundan, 4 bit genişliğinde veri hatları tek bir kontrol sinyali ile kolayca seçilebilir.

Select (S) pini üzerinden hangi giriş hattının çıkışa aktarılacağı belirlenir. Output Enable (OE) pini HIGH seviyeye getirildiğinde çıkışlar üç durumlu (3-state) hale geçer. Bu özellik, entegreyi ortak veri yolları (bus) ve mikrodenetleyici arayüzleri gibi çoklu sürücü içeren sistemlerde güvenle kullanılabilir kılar. Çıkışlar non-inverting yapıdadır ve yüksek akım sürüş kapasitesine sahiptir.

Öne Çıkan Özellikler:

4 adet 2-girişli multiplexer (quad 2:1 mux)
3-state (Hi-Z) çıkışlar
Tek kontrol hattı ile veri seçme (S)
Bus uyumlu yapı, OE sinyali ile çıkış devreden ayrılabilir
Non-inverting çıkış karakteristiği
24 mA sürme / çekme akımı desteği
SOIC-16 paket

Pin Fonksiyonları (Özet)

Pin Grubu	Açıklama
I0a – I0d	Kaynak 0 veri girişleri
I1a – I1d	Kaynak 1 veri girişleri
S	Veri seçme pini (Select)
OE	Çıkış aktif/pasif kontrolü (3-state enable)
Za – Zd	Multiplexer çıkışları
VCC / GND	Besleme uçları
