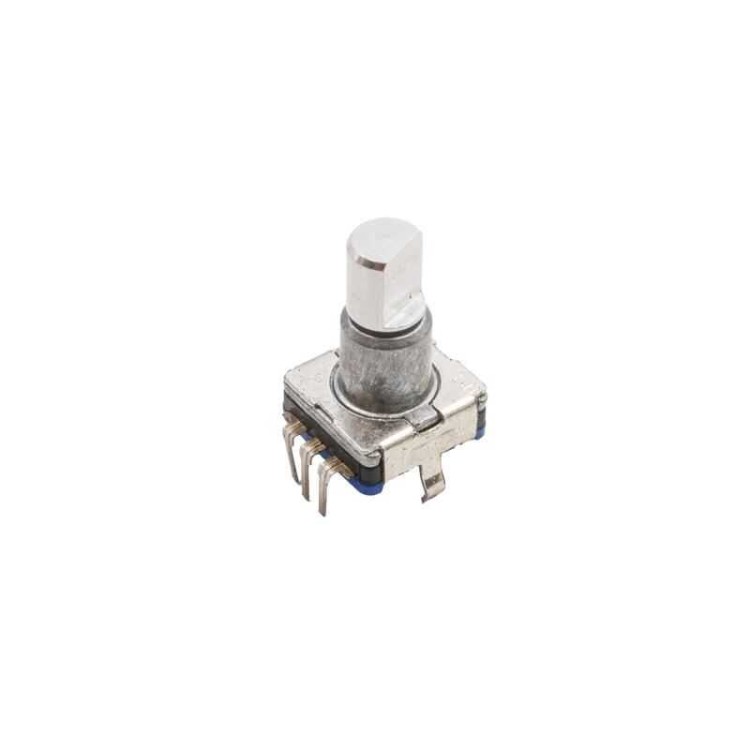

14mm D Şaft Rotary Encoder

14mm D Şaft Rotary Enkoder, kullanıcı girişlerinin algılanması ve dönüş yönü/tur sayısının tespit edilmesi gereken uygulamalar için tasarlanmış mekanik tip bir rotary encoder modelidir. Bir tam dönüşü 20 adımda tamamlaması, menü kontrolü ve hassas ayar gerektirmeyen kullanıcı arayüzleri için ideal çözüm sunar.

D tipi mil yapısı, potansiyometre düğmeleriyle uyumlu olup kaymayı önler. 3 pinli çıkış yapısı sayesinde mikrodenetleyicilerle (Arduino, ESP32, STM32 vb.) kolayca entegre edilebilir.

Kompakt taban ölçüleri sayesinde dar alanlı PCB tasarımlarında rahatlıkla kullanılabilir. Düşük akım ve gerilim gereksinimi, pil ile çalışan projelerde avantaj sağlar.

• Encoder tipi: Mekanik Rotary Encoder
• Çalışma prensibi: Artımlı (Incremental)
• Adım sayısı: 20 adım / tur (20 PPR)
• Pin sayısı: 3 Pin
• Şaft tipi: D Şaft
• Şaft uzunluğu: 14 mm (taban hariç)
• Mil çapı: 4.5 mm
• Taban ölçüleri: 12 × 12 × 4.5 mm
• Maks. akım: 10 mA
• Çalışma gerilimi: 5 V DC
• Çalışma sıcaklığı: –30 °C … +70 °C

Mekanik rotary encoder’larda kontak sıçraması (bounce) oluşabilir. Yazılım tarafında debounce (gürültü engelleme) uygulanması önerilir.
