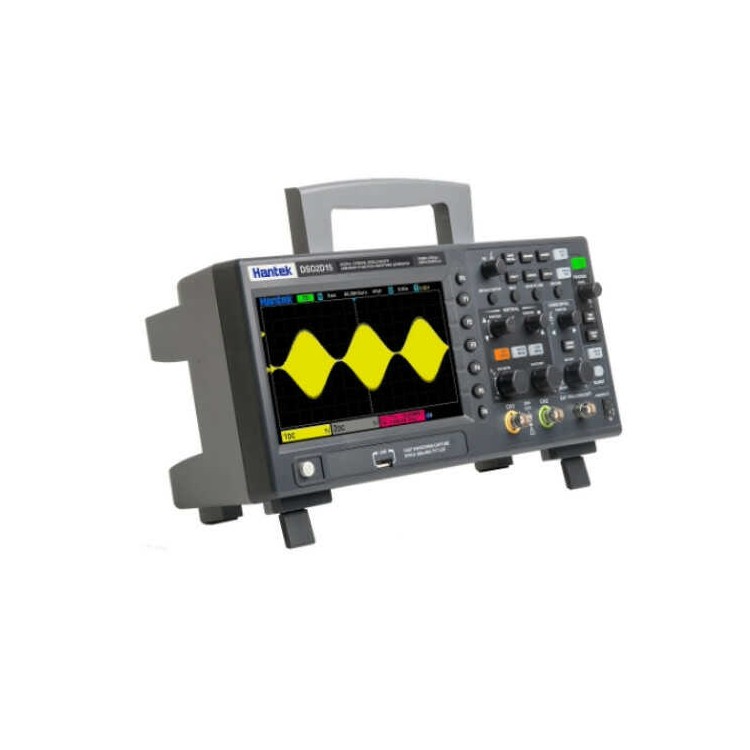

DSO2D15 150MHz 2 Kanallı Dijital Osiloskop

DSO2D15, yüksek performanslı ölçüm ihtiyaçlarını ekonomik bir fiyat seviyesiyle karşılamak üzere tasarlanmış, çok yönlü bir dijital osiloskoptur. 2 bağımsız kanalı, kanal başına hassas dikey ayar imkânı ve 1GSa/s’e kadar örnekleme hızı sayesinde hızlı ve karmaşık sinyallerin güvenilir şekilde analiz edilmesini sağlar.

Cihazın 8M derinlikteki hafızası, sinyal detaylarının kaybolmasını önlerken; FFT, matematiksel işlemler (+, −, ×, ÷) ve X-Y görüntüleme gibi gelişmiş analiz fonksiyonlarıyla donatılmıştır. Dahili 1 kanallı 25MHz fonksiyon jeneratörü, sinüs, kare, testere, gürültü ve keyfi (arbitrary) dalga formlarını üretebilir; bu da harici sinyal kaynağı ihtiyacını büyük ölçüde ortadan kaldırır.

DSO2D15’in en güçlü yönlerinden biri, seri haberleşme protokol analizidir. UART (RS232), I2C, SPI, CAN ve LIN protokolleri için hem tetikleme hem de decode desteği sunarak, mikrodenetleyici ve endüstriyel haberleşme projelerinde hata ayıklamayı ciddi şekilde hızlandırır.

Ayrıca cihaz üzerinde yer alan çift dijital voltmetre (DVM), 3 haneli voltaj ölçümü ve 6 haneli donanımsal frekans sayacı, temel ölçümleri osiloskop moduna geçmeden yapabilme avantajı sağlar. USB Host/Device desteği sayesinde ekran görüntüleri ve dalga formları kolayca kaydedilebilir, SCPI komutları ile uzaktan kontrol edilebilir.

7 inçlik renkli TFT ekranı, yüksek çözünürlüğü ve ayarlanabilir grid yapısı ile uzun süreli çalışmalarda göz yormayan net bir görüntü sunar.

Öne Çıkan Özellikler

• 150MHz bant genişliği

• 2 kanallı dijital osiloskop

• 1GSa/s örnekleme hızı (tek kanal)

• 8M hafıza derinliği

• Dahili 25MHz fonksiyon jeneratörü

• UART, I2C, SPI, CAN, LIN protokol tetikleme ve çözümleme

• 32 otomatik ölçüm ve istatistiksel analiz

• FFT ve matematiksel sinyal işlemleri

• Çift dijital voltmetre (DVM) ve frekans ölçümü

• USB Host / Device & SCPI uzaktan kontrol desteği

Kullanım Alanları

• Gömülü sistem ve mikrodenetleyici projeleri

• Haberleşme devreleri ve seri protokol analizi

• Üniversiteler ve teknik eğitim laboratuvarları

• Elektronik Ar-Ge ve test uygulamaları

• Endüstriyel bakım ve devre hata ayıklama
