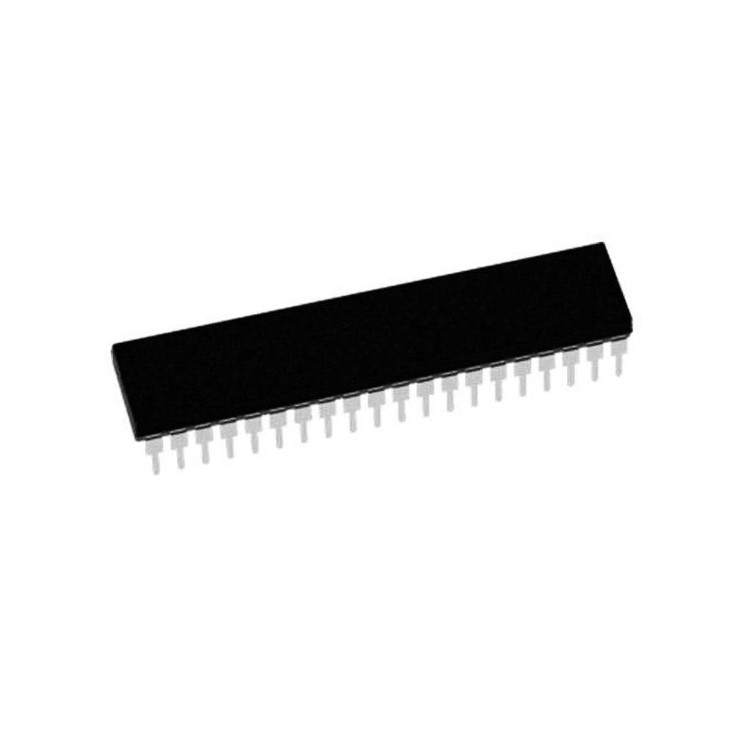

8255 (8255A) DIP-40 Entegre Devre

Kategori	Özel Amaçlı Entegre Devreler
Üretici	Intel Altera
Ürün Açıklama	8255 (8255A) , mikroişlemci tabanlı sistemlerde genel amaçlı paralel giriş/çıkış (I/O) sağlamak için tasarlanmış, 24 adet programlanabilir I/O hattı sunan bir Programlanabilir Paralel Arabirim (PPI) entegresidir. DIP-40 kılıfı ile breadboard ve soketli uygulamalarda kolay kullanım sağlar.

8255 (8255A) DIP-40 Entegre Devre Fiyat Bilgisi

Stok	5 Adet
Teslimat	En geç 1 iş günü sonra kargo firmasına teslim edilir.
Fiyat	₺221,88 KDV Dahil

8255 (8255A) DIP-40 Entegre Devre Teknik Özellikleri
Yorumlar (0)

8255, üç adet 8-bit porttan oluşur: Port A, Port B ve Port C. Port C ayrıca ikiye bölünebilir (üst 4 bit + alt 4 bit) ve el sıkışma (handshake) sinyalleri için kullanılabilir. Entegre; Mode 0 (Basit I/O), Mode 1 (Strobe’lu I/O) ve Mode 2 (Çift yönlü bus) olmak üzere üç çalışma modu sunar.
Bit Set/Reset (BSR) özelliği sayesinde Port C’nin tek tek bitleri, diğer portların konfigürasyonunu etkilemeden kontrol edilebilir.

8085/8086 ve uyumlu mikroişlemcilerle doğrudan çalışacak şekilde tasarlanmıştır; adres ve kontrol sinyalleri (CS, RD, WR, A0, A1) ile port ve kontrol yazmacı seçimi yapılır. Yazıcı, klavye, LED/7-segment, röle kartları ve endüstriyel I/O uygulamalarında yaygın olarak kullanılır.

Özellik	Değer
Entegre Tipi	Programlanabilir Paralel Arabirim (PPI)
Model	8255 / 8255A
I/O Hatları	24-bit (3 × 8-bit)
Portlar	Port A, Port B, Port C (üst/alt)
Çalışma Modları	Mode 0, Mode 1, Mode 2
Bit Set/Reset	Var (Port C)
Veri Yolu	8-bit (D0–D7)
Kontrol Sinyalleri	CS, RD, WR, A0, A1, RESET
Besleme Gerilimi	+5 V
Kılıf / Paket	DIP-40
Çalışma Sıcaklığı	0 °C ~ +70 °C (endüstriyel varyantlar mevcut)
Uyum	Intel 8085 / 8086 ve uyumluları
