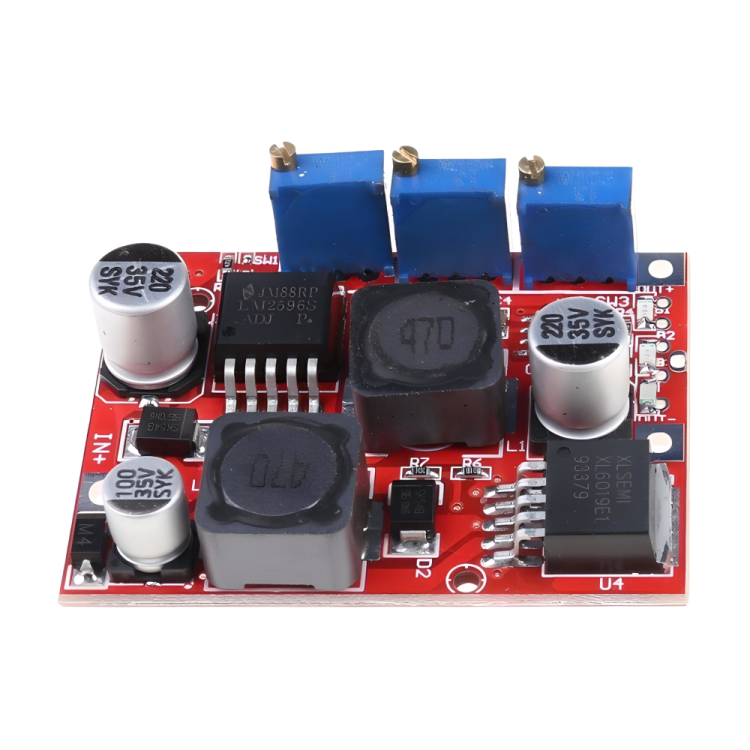

XL6019E1 LM2596S DC-DC Ayarlanabilir Voltaj Yükseltici ve Düşürücü Regülatör Modülü

XL6019E1 + LM2596S tabanlı voltaj dönüştürücü modül, giriş voltajı çıkış voltajından düşük veya yüksek olsa bile kararlı bir DC çıkış elde edilmesini sağlar. Bu sayede tek bir modül ile hem step-up (boost) hem de step-down (buck) regülasyon yapılabilir.

4V ile 35V arasındaki DC giriş gerilimi, kart üzerindeki potansiyometreler yardımıyla 1.25V – 25V aralığında ayarlanabilir bir çıkışa dönüştürülebilir. CC (Sabit Akım) aralığı 0–2A arasında ayarlanabilir olup, bu özellik modülü LED sürme ve batarya tabanlı uygulamalar için de uygun hale getirir.

Modül üzerinde bulunan LM2596S-ADJ ve XL6019E1 entegreleri, farklı voltaj senaryolarında stabil ve güvenilir çalışma sağlar. Minimum 2V giriş–çıkış farkı gereksinimi ile verimli bir dönüşüm sunar. Çıkış akımı 3A’e kadar desteklenir; ancak 15W üzeri güçlerde harici soğutucu kullanılması önerilir.

Giriş ve çıkış bağlantıları için açıkça işaretlenmiş IN+/IN- ve OUT+/OUT- terminalleri bulunur. Bu sayede bağlantılar hızlı ve güvenli şekilde yapılabilir. %80 civarındaki dönüşüm verimliliği, özellikle yüksek çıkış voltajlarında daha da artar.

Kullanım Alanları

• Ayarlanabilir DC güç kaynağı projeleri
• LED sürme ve sabit akım uygulamaları
• Batarya ve adaptör tabanlı sistemler
• Arduino, ESP32 ve mikrodenetleyici projeleri
• Voltaj seviyesinin hem yükseltilmesi hem düşürülmesi gereken uygulamalar

Önemli Kullanım Notları

• ⚠️ 15W üzeri güçlerde harici soğutucu kullanılması önerilir.
• ⚠️ Çıkış voltajı ve akımı, yük bağlanmadan önce ayarlanmalıdır.
• ⚠️ Giriş–çıkış arasında minimum 2V fark sağlanmalıdır.
