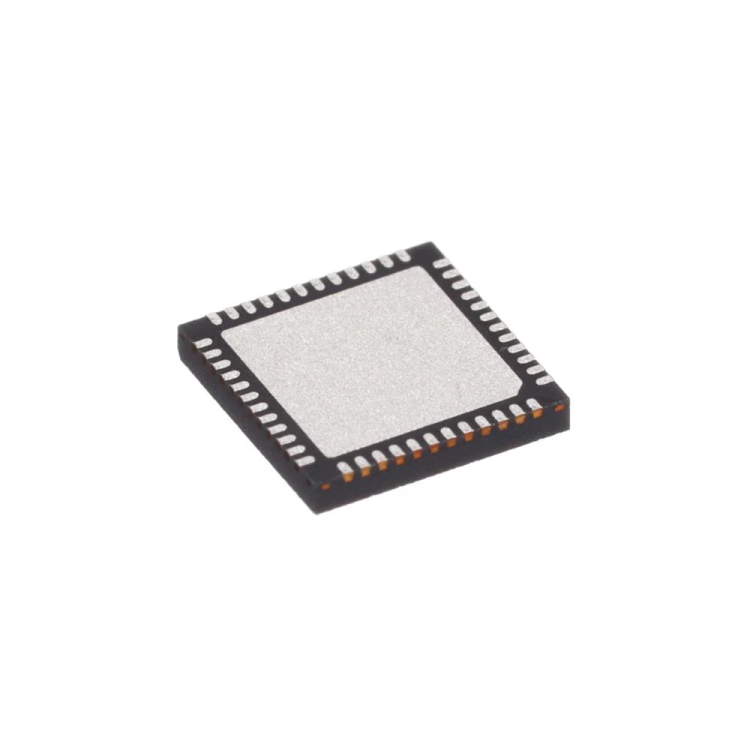

IP2368 QFN-48 2S-5S Lityum Pil Şarj & Deşarj Entegresi

IP2368, yüksek güçlü taşınabilir enerji sistemleri için tasarlanmış, şarj ve deşarj işlemlerini tek entegrede birleştiren gelişmiş bir güç yönetim IC’sidir. Entegre buck-boost mimarisi sayesinde hem düşük hem yüksek giriş gerilimlerinde kararlı çalışır ve yalnızca tek bir endüktans ile senkron yükseltme-düşürme işlemini gerçekleştirir.

USB Type-C üzerinden PD2.0 / PD3.0, QC2.0 / QC3.0 / QC3.0+, AFC, FCP ve SCP gibi yaygın hızlı şarj protokollerini destekleyen IP2368, hem girişten pili hızlı şekilde şarj edebilir hem de pili kullanarak harici cihazlara yüksek güçlü çıkış sağlayabilir. Uygun konfigürasyonda 100W’a kadar güç transferi mümkündür.

2S, 3S, 4S ve 5S seri pil konfigürasyonları harici dirençlerle seçilebilir. Aynı şekilde pil tipi (Li-ion veya LiFePO₄), hücre başına dolum voltajı, maksimum şarj akımı veya güç limiti ayarlanabilir. Bu esneklik sayesinde powerbank, taşınabilir güç istasyonu ve özel batarya paketlerinde rahatlıkla kullanılabilir.

IP2368, dahili 14-bit ADC ve akıllı coulomb counter (elektronik yakıt göstergesi) ile pil voltajı, akımı ve kapasitesini hassas şekilde izleyebilir. LED göstergeler veya I²C arayüzü üzerinden sistem durumu ve pil bilgileri alınabilir.

Çoklu koruma mekanizmaları (aşırı gerilim, aşırı akım, kısa devre, aşırı sıcaklık ve NTC sıcaklık izleme) sayesinde sistem güvenliği üst seviyede tutulur. QFN-48 paket yapısı, yüksek güç uygulamalarında iyi ısıl performans ve kompakt tasarım avantajı sağlar.

• 2S / 3S / 4S / 5S seri lityum & LiFePO₄ pil desteği
• Maksimum 100W şarj ve deşarj gücü
• Entegre buck-boost (step-up / step-down) mimari
• USB Type-C PD2.0 / PD3.0 çift yönlü güç desteği
• QC, AFC, FCP, SCP hızlı şarj protokolleri
• Ayarlanabilir pil dolum voltajı (Li-ion: 4.1V–4.4V / LiFePO₄: 3.5V–3.7V)
• Dahili 14-bit ADC + coulomb counter
• LED gösterge veya I²C haberleşme seçeneği
• NTC pil sıcaklık izleme
• Aşırı akım, aşırı voltaj, kısa devre ve termal koruma
• QFN-48 (7×7 mm) paket
