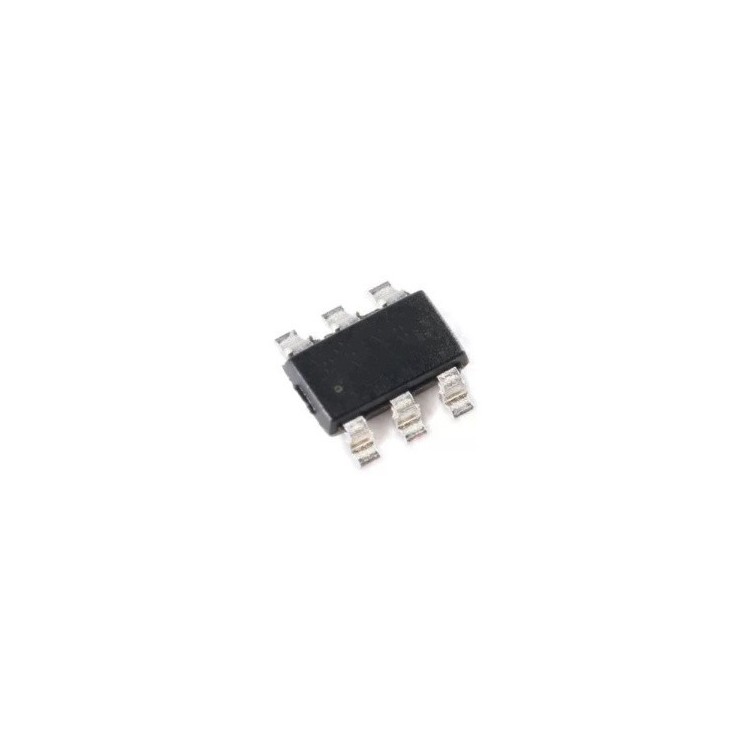

FM2113 (2113) 1S Li-ion SOT-23-6 Pil Koruma Entegresi

FM2113, tek hücreli lityum pil paketlerinin güvenliğini sağlamak amacıyla geliştirilmiş, harici iki adet N-MOSFET ile birlikte çalışan profesyonel bir pil koruma entegresidir. Pil voltajını ve akımı sürekli izleyerek tehlikeli durumlarda şarj veya deşarj yolunu otomatik olarak keser.

Entegre; aşırı şarj (over-charge), aşırı deşarj (over-discharge), deşarj aşırı akım ve yük kısa devresi durumlarını dahili gecikme süreleri ile algılar. Aşırı deşarj durumunda kendiliğinden toparlanma (self-recovery) özelliği sayesinde pil voltajı tekrar güvenli seviyeye çıktığında sistem otomatik olarak normale döner.

Sadece 3 µA tipik çalışma akımı, pilin uzun süre bağlı kaldığı uygulamalarda çok düşük kendi tüketim sağlar. Ayrıca 0V pil şarjına izin veren yapı, tamamen boşalmış pillerin uygun şarj adaptörü ile tekrar güvenli şekilde şarj edilmesine imkân tanır.

FM2113, CS ve OC pinlerinde 20V’a kadar dayanım sunarak ters bağlantı veya yüksek voltajlı şarj adaptörlerine karşı daha güvenli bir yapı oluşturur. –40 °C ile +85 °C arası geniş çalışma sıcaklığı aralığı sayesinde endüstriyel uygulamalarda da rahatlıkla kullanılabilir.

Kompakt SOT-23-6 kılıfı, küçük batarya paketleri ve dar PCB alanları için idealdir.
