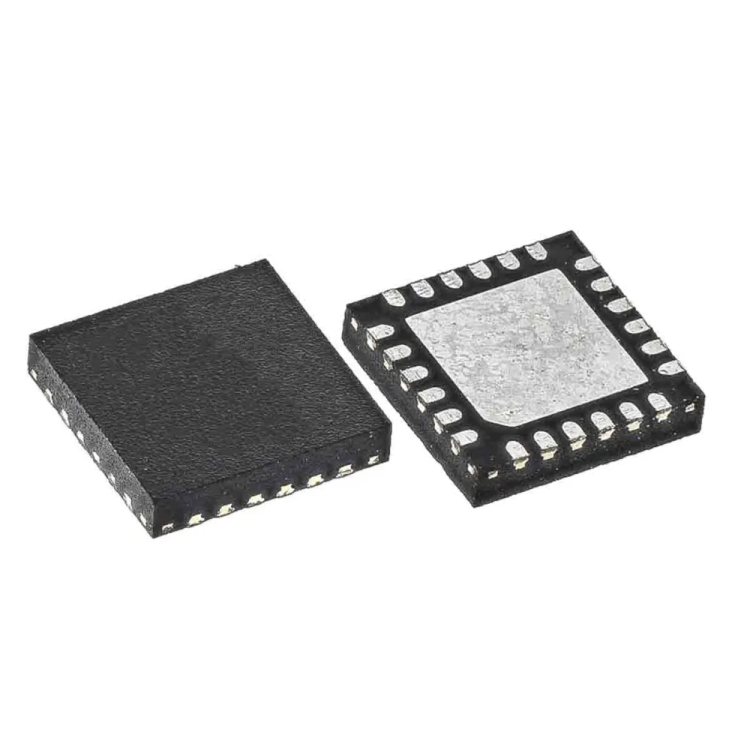

IP5209T 2.4A Boost & 2.1A Şarj QFN-24 Powerbank Entegresi

IP5209T, taşınabilir şarj cihazları (powerbank) için geliştirilmiş, şarj, yükseltme (boost), güç yolu yönetimi ve pil seviye göstergesini tek çipte birleştiren çok fonksiyonlu bir PMIC’dir. Senkron anahtarlamalı mimarisi sayesinde hem şarj hem de deşarj sırasında yüksek verimlilik sunar.

Boost bölümünde 5V çıkışta 2.4A’e kadar akım sağlayabilen IP5209T, uygun tasarımda %95’e varan yükseltme verimliliği elde edilmesine imkân tanır. Şarj tarafında ise anahtarlamalı CC/CV yapısı ile 2.1A’e kadar şarj akımı sunar ve adaptör kapasitesine göre giriş akımını otomatik olarak ayarlayarak kararlı çalışma sağlar.

Power path management özelliği sayesinde pil şarj edilirken aynı anda harici yük beslenebilir (şarj ederken kullanım). Harici direnç ile ayarlanabilen şarj akımı, farklı adaptör ve pil senaryolarına uyum sağlar.

IP5209T; 1, 2, 3 veya 4 LED ile pil seviye göstergesi, dahili LED aydınlatma (fener) sürücüsü, buton desteği ve DCP (akıllı şarj akımı tanıma) özelliklerini destekler. Ayrıca I²C arayüzü sayesinde özel yazılım ve özelleştirilmiş güç yönetimi senaryoları geliştirilebilir.

Aşırı akım, aşırı voltaj, kısa devre, aşırı şarj/deşarj ve sıcaklık korumaları ile güvenli çalışma sunar. QFN-24 (4×4 mm) paket yapısı, kompakt ve profesyonel powerbank tasarımları için uygundur.

• 1S Li-ion / Li-Po pil desteği
• 2.1A şarj & 2.4A deşarj (boost)
• 5V sabit çıkış voltajı
• Boost verimliliği: %95’e kadar
• Şarj verimliliği: %96’ya kadar
• Power path (şarj olurken kullanım) desteği
• 1 / 2 / 3 / 4 LED pil seviye göstergesi
• Dahili LED aydınlatma sürücüsü
• DCP akıllı şarj akımı tanıma
• I²C arayüzü ile özelleştirilebilir yapı
• NTC sıcaklık koruması
• Aşırı akım, aşırı gerilim, kısa devre ve termal koruma
• QFN-24 (4×4 mm) paket
