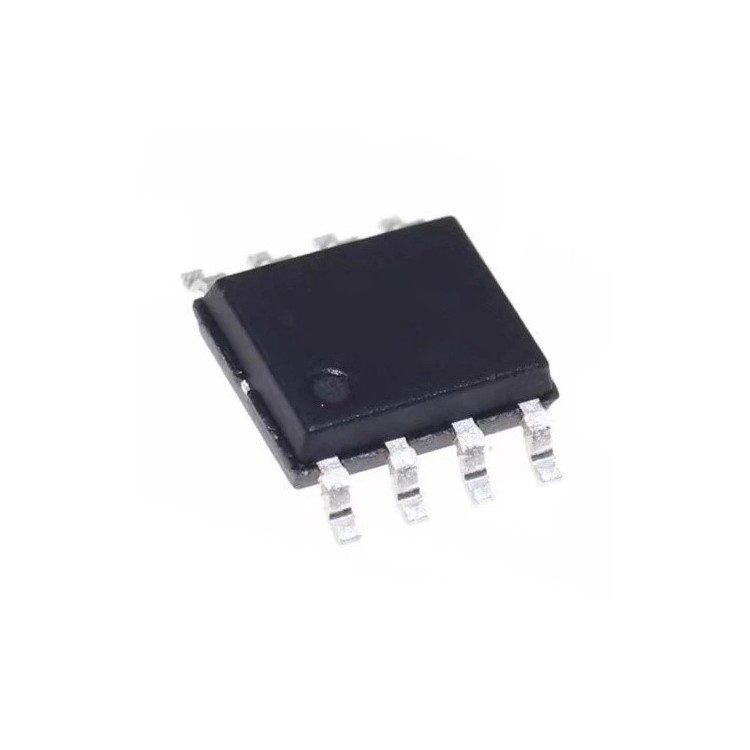

REF5040AIDR (REF 5040) SOIC-8 Entegre Devre

REF5040AIDR, Texas Instruments’ın REF50xx ailesine ait, yüksek doğruluk gerektiren analog ve ölçüm uygulamaları için tasarlanmış hassas bir voltaj referans entegresidir. Fabrika çıkışlı trimlenmiş yapısı sayesinde harici ayar gerektirmeden 4.096V kararlı referans voltajı üretir.

Standart grade versiyonda maksimum ±0.1% başlangıç doğruluğu ve 8 ppm/°C sıcaklık katsayısı sunar. 0.1 Hz – 10 Hz aralığında yalnızca 12 µVpp gürültü seviyesi, ADC ve DAC gibi hassas analog devrelerde güvenilir referans oluşturulmasını sağlar.

REF5040AIDR, ±10 mA kaynaklama ve çekme (source/sink) akım kapasitesine sahiptir. Bu sayede hem referans gerilimi sağlar hem de hafif yükleri doğrudan sürebilir. Düşük dropout yapısı, besleme geriliminin çıkıştan yalnızca ~200 mV yüksek olmasını yeterli kılar (yük durumuna bağlı olarak).

Entegre üzerindeki TRIM/NR pini, çıkış voltajında ince ayar yapılmasına veya harici kondansatör ile gürültünün daha da azaltılmasına imkân tanır. Ayrıca TEMP pini, çip sıcaklığına bağlı analog bir gerilim çıktısı vererek sıcaklık izleme veya kompanzasyon uygulamalarında kullanılabilir.
