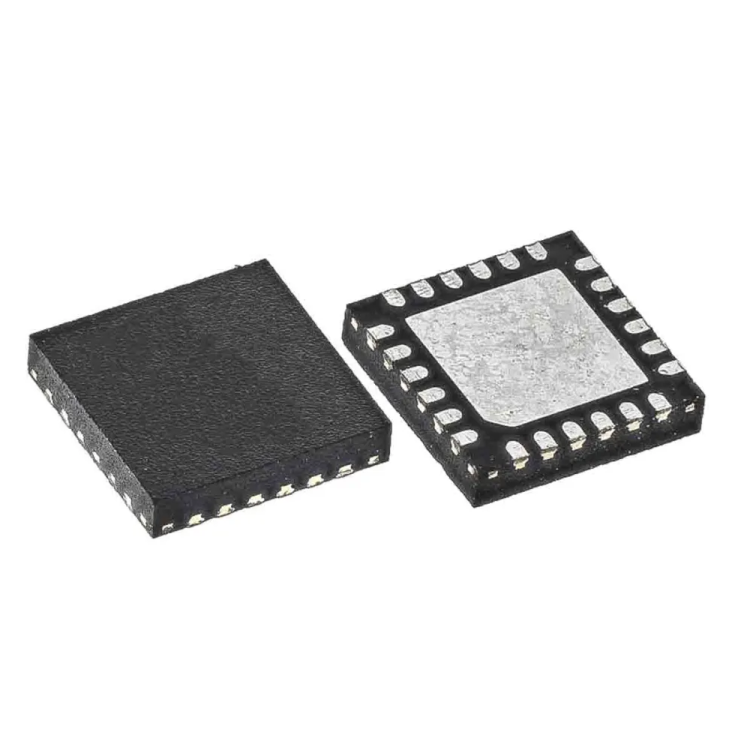

IP5189T (IP5189) Powerbank Entegresi 2.1A Şarj & Deşarj LED Göstergeli QFN-24

IP5189T, taşınabilir şarj cihazları (powerbank) için geliştirilmiş, şarj, deşarj, güç yolu yönetimi ve pil seviye göstergesini tek çipte birleştiren çok fonksiyonlu bir PMIC’dir. Senkron anahtarlamalı yapısı sayesinde hem şarj hem de boost (yükseltme) işlemlerinde yüksek verimlilik sağlar.

Entegre, 5V / 2.1A boost çıkışı sunar ve uygun tasarımda %92’ye varan yükseltme verimliliği elde edilebilir. Şarj tarafında ise anahtarlamalı CC/CV mimarisi ile 2.1A’e kadar şarj akımı sağlar ve adaptör kapasitesine göre giriş akımını otomatik olarak ayarlayarak kararlı çalışır.

Power path management özelliği sayesinde cihaz, pil şarj olurken aynı anda harici yüke enerji verebilir (şarj ederken kullanma). Harici direnç ile ayarlanabilen şarj akımı, farklı adaptör ve pil senaryolarına uyum sağlar.

IP5189T; 1, 2, 3 veya 4 LED ile pil seviye göstergesi, dahili LED el feneri sürücüsü ve buton desteği sunar. Ayrıca cihaz tak-çıkar algılama ve DCP (akıllı şarj akımı tanıma) özelliği ile bağlı cihaza uygun akımı otomatik olarak seçer.

Aşırı akım, aşırı voltaj, kısa devre, aşırı şarj/deşarj ve sıcaklık korumaları ile güvenli bir çalışma sağlar. Kompakt QFN-24 (4×4 mm) paketi sayesinde küçük boyutlu powerbank tasarımları için uygundur.

• 1S Li-ion / Li-Po pil desteği
• 2.1A şarj & 2.1A deşarj (boost)
• 5V sabit çıkış voltajı
• Yükseltme verimliliği: %92’ye kadar
• Şarj verimliliği: %91’e kadar
• Power path (şarj olurken kullanım) desteği
• Harici direnç ile ayarlanabilir şarj akımı
• 1 / 2 / 3 / 4 LED pil seviye göstergesi
• Dahili LED fener sürücüsü
• DCP akıllı şarj akımı tanıma
• NTC sıcaklık koruması
• Aşırı akım, aşırı gerilim, kısa devre, termal koruma
• QFN-24 (4×4 mm) paket
