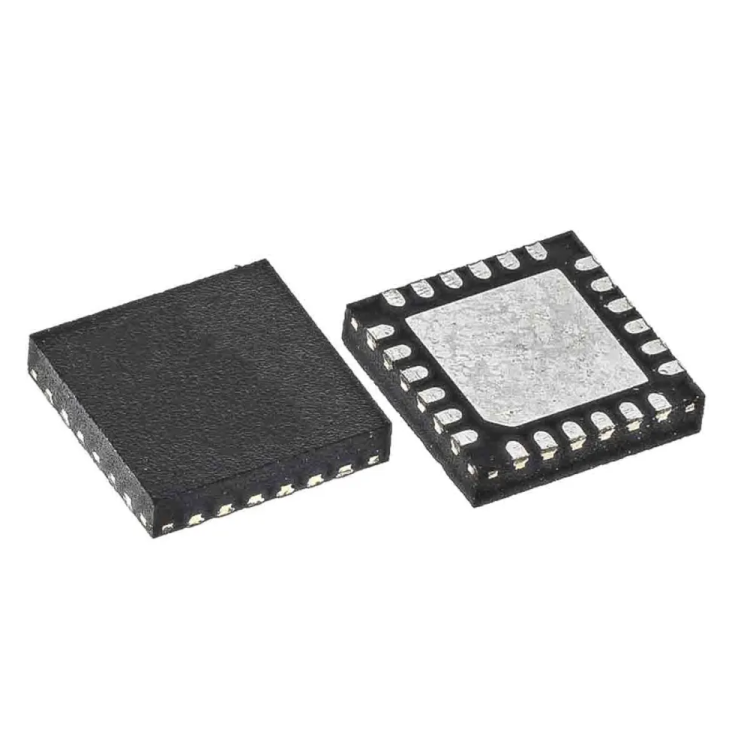

IP5219 2.1A Şarj – 2.4A Deşarj DRP Destekli QFN-24 Type-C Powerbank Entegresi

IP5219, taşınabilir şarj cihazları (powerbank) için tasarlanmış, şarj, yükseltme (boost), güç yolu yönetimi, pil seviye göstergesi ve USB Type-C protokolünü tek çipte birleştiren çok fonksiyonlu bir PMIC’dir. Yüksek entegrasyon seviyesi sayesinde az sayıda harici bileşenle eksiksiz bir powerbank tasarımı yapılmasına imkân tanır.

Boost bölümünde 5V çıkışta 2.4A’e kadar akım sağlayan senkron yükseltme dönüştürücüsü, uygun koşullarda %93’e varan verimlilik sunar. Şarj tarafında ise anahtarlamalı CC/CV mimarisi ile 2.1A’e kadar lityum pil şarj akımı desteklenir. Adaptör kapasitesine göre giriş akımı otomatik ayarlanarak kararlı ve güvenli çalışma sağlanır.

Power path management özelliği sayesinde IP5219, pil şarj olurken aynı anda harici yükü besleyebilir (şarj ederken kullanım). Entegre USB Type-C DRP (Dual Role Power) yapısı ile giriş veya çıkış yönü otomatik algılanır; Try.SRC desteği sayesinde karşı cihaz DRP ise öncelikli olarak enerji verme moduna geçebilir.

IP5219; 1, 2, 3 veya 4 LED ile pil seviye göstergesi, dahili LED aydınlatma (fener) sürücüsü, buton desteği ve I²C arayüzü sunar. I²C destekli versiyonlarda pil seviye eğrisi ayarlanabilir ve daha hassas doluluk gösterimi yapılabilir.

Aşırı akım, aşırı voltaj, kısa devre, aşırı şarj/deşarj, termal koruma ve NTC sıcaklık izleme gibi çoklu güvenlik önlemleri ile yüksek güvenilirlik sağlar. QFN-24 (4×4 mm) paket yapısı, kompakt ve profesyonel powerbank tasarımları için uygundur.

1S Li-ion / Li-Po pil desteği

2.1A şarj & 2.4A deşarj (boost)

5V sabit çıkış voltajı

Boost verimliliği: %93’e kadar

Şarj verimliliği: %92’ye kadar

Power path (şarj olurken kullanım) desteği

USB Type-C DRP (giriş / çıkış otomatik algılama)

Try.SRC desteği

1 / 2 / 3 / 4 LED pil seviye göstergesi

Dahili LED aydınlatma sürücüsü

I²C arayüzü (opsiyonel versiyon)

NTC sıcaklık koruması

Aşırı akım, aşırı gerilim, kısa devre ve termal koruma

QFN-24 (4×4 mm) paket
