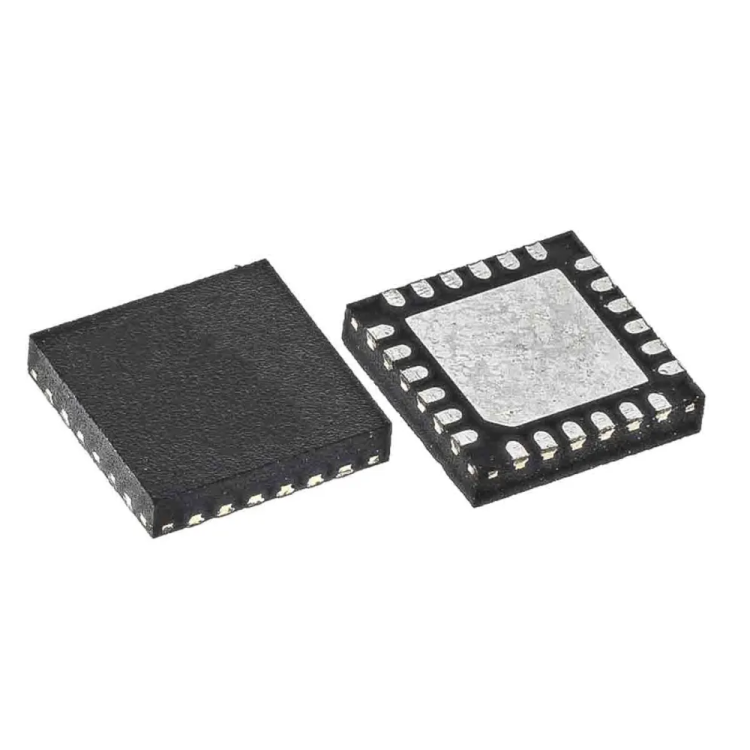

IP5209 2.1A Şarj – 2.4A Deşarj LED Göstergeli QFN-24 Powerbank Entegresi

IP5209, taşınabilir şarj cihazları (powerbank) için tasarlanmış, şarj, boost (yükseltme), güç yolu yönetimi ve pil seviye göstergesini tek çipte toplayan gelişmiş bir PMIC’dir. Senkron anahtarlamalı mimarisi sayesinde hem şarj hem de deşarj sırasında yüksek verimlilik sağlar.

Boost tarafında 5V çıkışta 2.4A’e kadar akım sunar ve uygun koşullarda %96’ya varan yükseltme verimliliği elde edilebilir. Şarj tarafında ise anahtarlamalı CC/CV yapısı ile 2.1A’e kadar şarj akımı sağlar ve adaptör kapasitesine göre giriş akımını otomatik olarak ayarlayarak stabil çalışır.

Power path management özelliği sayesinde cihaz, pil şarj olurken aynı anda harici yüke enerji verebilir (şarj ederken kullanım). Dahili 14-bit ADC ve akıllı pil ölçüm algoritması, pil gerilimi ve akımını izleyerek daha doğru pil seviye gösterimi sağlar.

IP5209; 3, 4 veya 5 LED ile pil seviye göstergesi, dahili LED aydınlatma sürücüsü, buton desteği ve DCP (akıllı şarj akımı tanıma) özelliklerini destekler. I²C arayüzü sayesinde özel yazılım ve gösterge senaryoları da geliştirilebilir.

Aşırı akım, aşırı voltaj, kısa devre, aşırı şarj/deşarj ve sıcaklık korumaları ile güvenli çalışma sunar. QFN-24 (4×4 mm) paket yapısı, kompakt ve profesyonel powerbank tasarımları için uygundur.

• 1S Li-ion / Li-Po pil desteği
• 2.1A şarj & 2.4A deşarj (boost)
• 5V sabit çıkış voltajı
• Boost verimliliği: %96’ya kadar
• Şarj verimliliği: %97’ye kadar
• Power path (şarj olurken kullanım) desteği
• Dahili 14-bit ADC + pil seviye ölçümü
• 3 / 4 / 5 LED pil seviye göstergesi
• Dahili LED aydınlatma sürücüsü
• DCP akıllı şarj akımı tanıma
• NTC sıcaklık koruması (opsiyonel)
• Aşırı akım, aşırı gerilim, kısa devre, termal koruma
• QFN-24 (4×4 mm) paket
