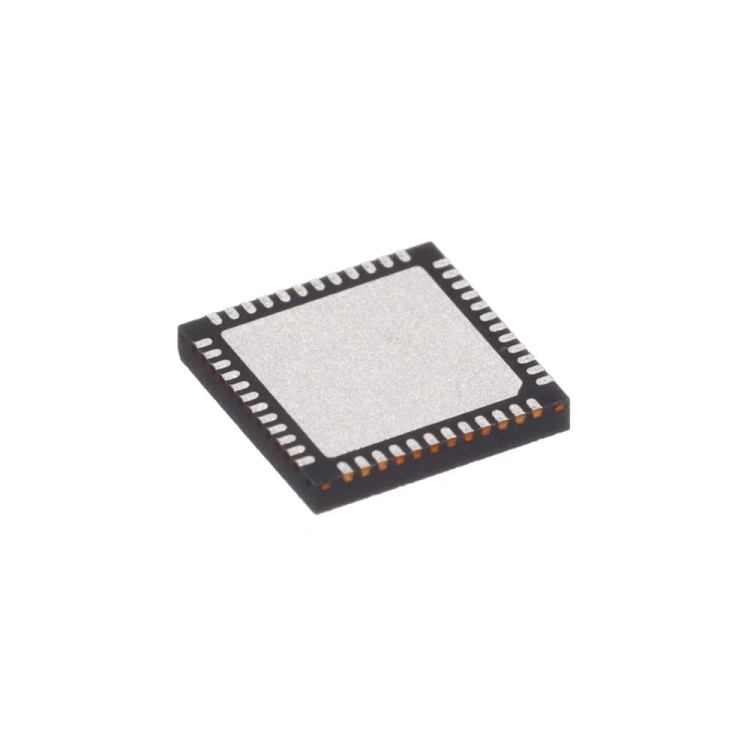

IP5318 18W QC3.0 Type-C DRP 4.8A Şarj QFN-40 Powerbank SoC

IP5318, taşınabilir şarj cihazları (powerbank) için geliştirilmiş, şarj, deşarj, hızlı şarj protokolleri, pil seviye ölçümü ve LED göstergeleri tek çipte toplayan yüksek entegreli bir güç yönetim entegresidir. Type-C DRP yapısı sayesinde giriş ve çıkış yönünü otomatik algılar ve tek port üzerinden hem şarj hem de enerji verme işlemlerini yönetebilir.

Şarj tarafında 4.8A’e kadar yüksek akımlı senkron anahtarlamalı şarj desteği sunar. Adaptör kapasitesine göre giriş akımını otomatik ayarlayarak kararlı ve güvenli şarj sağlar. Deşarj tarafında ise QC2.0 / QC3.0 hızlı şarj protokollerini destekleyerek 5V / 9V / 12V çıkış seviyelerinde maksimum 18W güç sağlayabilir.

Dahili 14-bit ADC ve akıllı pil ölçüm algoritması, pil gerilimi ve akımını hassas şekilde izleyerek doğru pil seviye bilgisi üretir. 2, 3, 4 veya 5 LED ile pil doluluk göstergesi desteklenir ve bağlı LED sayısı otomatik algılanır. Ayrıca entegre aydınlatma LED sürücüsü, buton desteği ve I²C arayüzü ile özelleştirilebilir bir yapı sunar.

Aşırı akım, aşırı voltaj, kısa devre, aşırı şarj/deşarj, termal koruma ve NTC pil sıcaklık izleme gibi çoklu güvenlik mekanizmaları ile yüksek güvenilirlik sağlar. QFN-40 (6×6 mm) paket yapısı, yüksek güçlü powerbank tasarımlarında iyi termal performans sunar.

• 1S Li-ion / Li-Po pil desteği
• 4.8A’e kadar şarj akımı
• 18W maksimum çıkış gücü
• QC2.0 / QC3.0 hızlı şarj desteği
• 5V / 9V / 12V çıkış seçenekleri
• USB Type-C DRP (giriş / çıkış otomatik algılama)
• Senkron anahtarlamalı şarj & boost mimarisi
• Dahili 14-bit ADC + pil ölçümü
• 2 / 3 / 4 / 5 LED pil seviye göstergesi
• Dahili LED aydınlatma sürücüsü
• I²C arayüzü ile özelleştirilebilir yapı
• NTC sıcaklık koruması
• Aşırı akım, aşırı gerilim, kısa devre ve termal koruma
• QFN-40 (6×6 mm) paket
